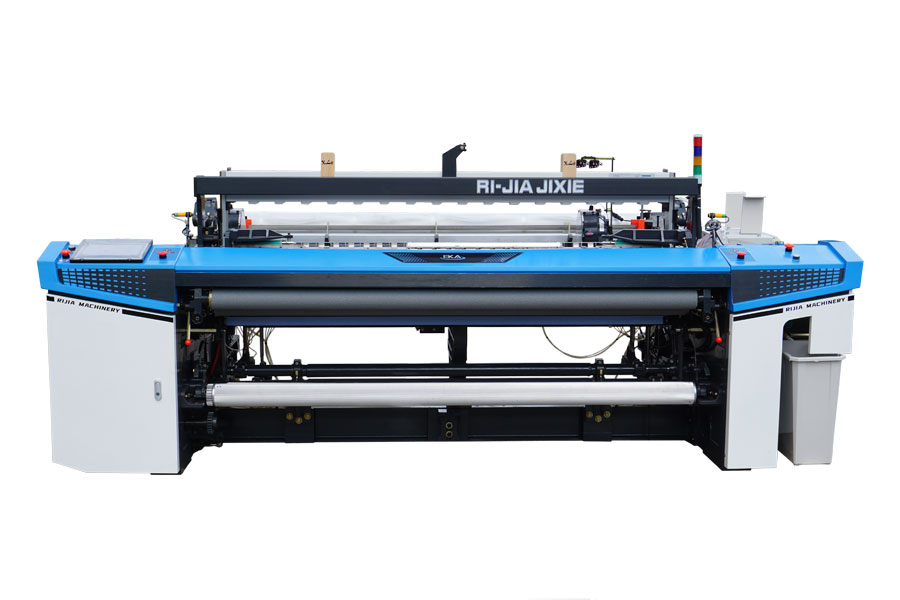

HZ860系列噴氣織機

項目
Item

标準規格
Standard specifications

選擇件
Option

筘幅
Reed space

公稱筘幅
Nominal(cm)

150, 170, 190, 210, 230, 250, 280,340,360

有效穿幅
Useful reeding width (cm)

公稱筘幅減：0~-60cm (<250cm)
Maximum reduction

0~80cm
Maximum reduction:80cm(<250cm)

0~-80cm(>280cm)

織造範圍
Weaving scope

短纖
Staple

Ne100-Ne2.55

長絲
Filament

20d-1350d

緯紗選擇
Weft selection

雙噴，4噴，6噴
Double spray, 4spray, 6spray

8噴
8 spray

動力
Power

超啓動馬達，馬達驅動直接啓動
Super start motor, motor drive directly

直驅電動機
Direct-drive motor

馬達定額（KW）
The motor rating(KW)

1.8、2.2、2.8、3.0、3.7、5.5KW(大提花開口)
1.8、2.2、2.8、3.0、3.7、5.5KW(jacquard shedding)

引緯
Weft insertion

主噴嘴，副噴嘴并用式，使用異形鋼筘
The main nozzle, nozzle with the type, use special reed

拉伸噴嘴
Stretch nozzle

輔助主噴嘴
Assist the main nozzle

流量屏幕顯示
Flow screen display

引緯控制
Weft insertion control

副噴嘴分别噴接力控制
Deputy nozzle relay control

氣壓屏幕顯示
Air pressure screen display

副噴嘴支援控制
Sub-nozzle boosting system

開口
Opening

曲柄開口：4片綜框
Crank plain shedding: shaft number:4

6連杆開口
Six linkage shedding

積極式凸輪開口：最多8片綜框
Positive cam shedding: shaft number up to 8

自動平綜（積極凸輪）、綜框片數可到10片
Positive cam shedding: shaft number up to 10

多臂開口（電子式，積極，下置）：最多16片綜框
Dobby shedding(electronic, floor-mounted)shaft number up to 16

大提花開口
Jacquard shedding

布邊商标提花
Fabric label logo jacquard

送經
Let-off

電子送經
Electronic let off

左右雙經軸、上下雙經軸
Left and right double beam, upper and lower double beam

邊盤直徑
Variable disc diameter(mm)

800，914，1000

卷取
Take-up

電子卷取，緯密自動變換功能
Electronic take-up with automatic conversion of density

最大卷布直徑
The largest cloth diameter(mm)

600mm(凸輪開口、多臂開口、大提花開口)，520mm（曲柄開口）
600mm(cam, dobby, jacquard shedding),520mm(crank shedding)

機外大卷裝
Outside the machine Take-up

緯密範圍
Weft density range

MTU: 6.6-80.5根/cm（16.7-204.4根/英寸）
MTU: 6.6-80.5 picks/cm(16.7-204.4picks/inch)

MTU：疏密度2.1-25.7根/cm(5.4-65.4根/英寸)
2.1-25.7picks/cm(5.4-65.4picks/inch)

ETU: 9.8-118.1 根/cm(25-300根/英寸)
ETU:9.8-118.1 picks/cm(25-300picks/inch)

ETU：疏密度5.9-118.1根/cm(15-300根/英寸)
5.9-118.1picks/cm(15-300picks/inch)

織布長庫計數
Weaving length counting

在鍵盤顯示器上顯示，帶定尺停車功能
Displayed on the keyboard display,with the function of scale parking

打緯
Beating-up

曲柄式多筘座腳打緯機構
Crank type sley feet more beating-up mechanism

4節連杆打緯
Section four linkage beating-up

6節連杆打緯（筘幅250cm以上）
6-Section linkage beating-up (Reed width more than 250cm)

共轭凸輪打緯
Conjugate Cam Beating

測長儲緯
Length measuring weft

電控鼓筒儲緯
Electric drum weft

絞邊
Wring side

行星齒輪式
Planetary gear type

剪緯
Cut the weft

機械式剪刀
Mechanical scissors

電子式剪刀
Electronic scissors

邊撐
Temple

上置式邊撐
Top side Temple

全幅式邊撐
Full Selvage Temple
可調式織口條
Adjustable Weaving Strips

停車裝置
Stop device

緯停
Weft stop

反射式控緯器
Reflex ground weft detector

經停
Warp yarn

6列停經架
Six columns dropper

斷經分區顯示，左右分别顯示功能
Warp Stop display, Left and right display functions

其它
Other

絞邊、紗端處理紗斷頭停車
Wring side parking broken ends,yarn end processing

故障顯示
Fault display

操作屏顯示
Operating screen

4色指示燈顯示
4 color indicator light disply

加油
Lubrication

主傳動部分油浴方式，集中加手（黃油手動
Oil bath system for main driving parts,centralized lubrication(manual grease)

集中加油（黃油自動）
Centralized lubrication(automaeic grease)

自動化
Automation

計算機控制系統
The computer control system

監控、自我診斷功能
Monitoring and self-diagnosis function

自動抽緯紗
automatic weft supply motion
